Dörrstängare, Dörrautomatik

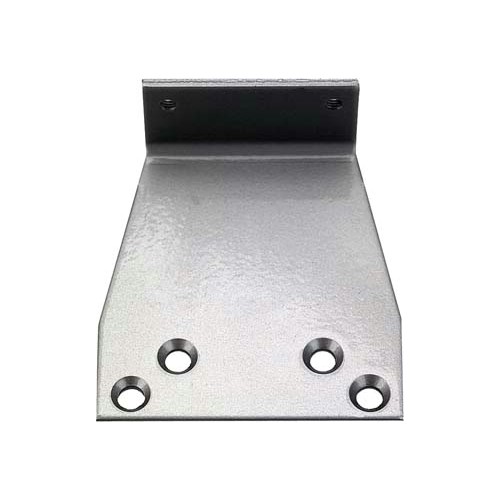

Till TS 73, TS 73 EMF, TS 7400 och TS 83. För karmdjup 70 - 135 mm.

Till TS 73, TS 73 EMF, TS 7400 och TS 83. För brandklassade dörrar.

Axelförlängning används för att förlänga avståndet mellan automatiken och där armen ska fästas på dörrbladet. Förlängningen möjliggör montage av automatiken där det inte finns tillräckligt med utrymme för att fästas. Vid användning av standardarm 04 får max. axelförlängare 48 mm användas.

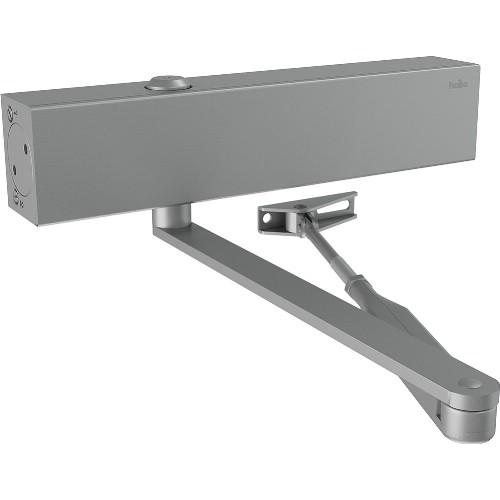

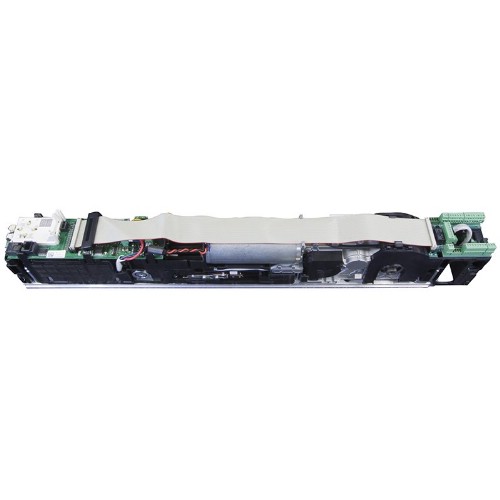

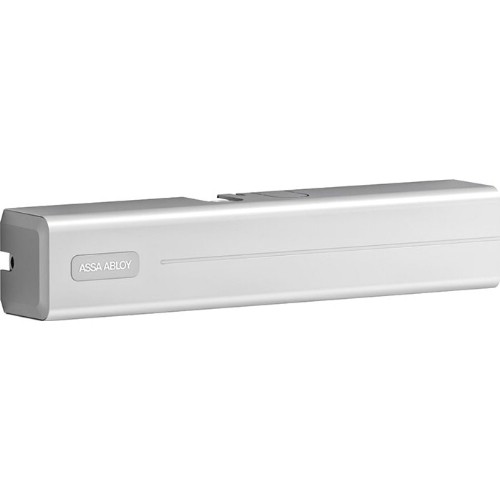

Elektromekanisk slagdörrautomatik utan täckkåpa. Öppning med hjälp av en elektrisk motor/växelhus. Stängning med hjälp av fjäderkraft. Dämpade rörelser, justerbara via inställningar på styrkortet. Push and Go öppningshjälp. Fördröjd start i förbindelse med motorlås/elslutbleck. Åtdragning av dörr för avlastning av listtryck. Motoriserat tillslag. Justerbar kraft och vinkel. Extra stängningskraft vid vindlaster. Extra hållkraft vid stängd dörr. Två olika öppethållandetider. Fyra olika impulsingångar, varav en strömimpulsingång. Ingång återkoppling från lås. Dörrstatusrelä. Räkneverk. Fyra programväljarlägen. Övervakningsprogram TMP, ESM och IDC. Levereras med montageplatta.
Max dörrbladsvikt: 100 kg.
Max dörrbladsbredd: 1100 mm.
Stängningskraft: EN 2-4.
Extern driftspänning: 24 VDC. 1,5 A (stab).
Mått: 685x70x130 mm.
Vikt: 12 kg.

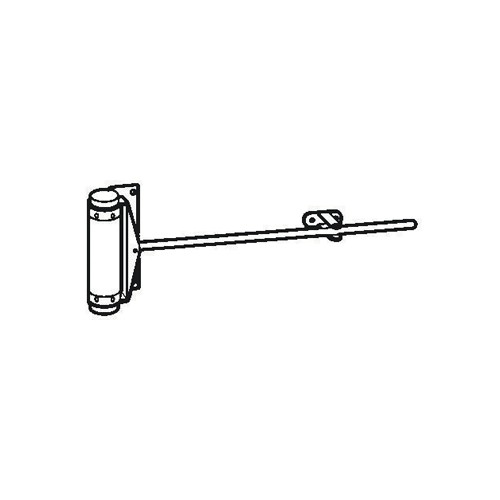

Enkel anordning för stängning av dörrar där inget krav finns på broms i tillslaget.

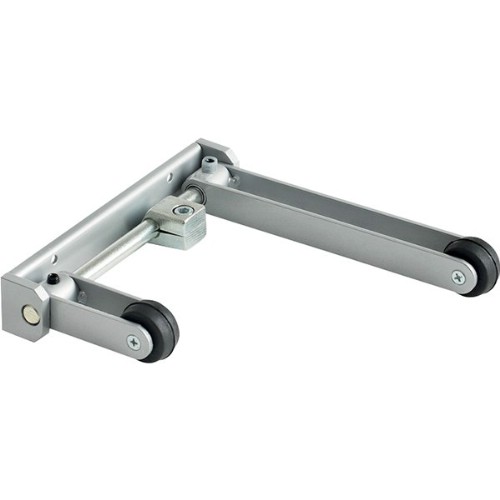

Avsedda för 2-flygliga brand- och rökavskiljande dörrar. Passar för både höger- och vänsterdörrar, och garanterar att dörrarna stängs i rätt ordning.Monteras i dörröverstycket eller bakom dörrkarmen. Passar såväl breda som smala dörrar. Med fjädrande buffert och ställskruvar för inställning av stödarm och med inställbar excentriskt lagrad utlösningsrulle vid val av storlek.

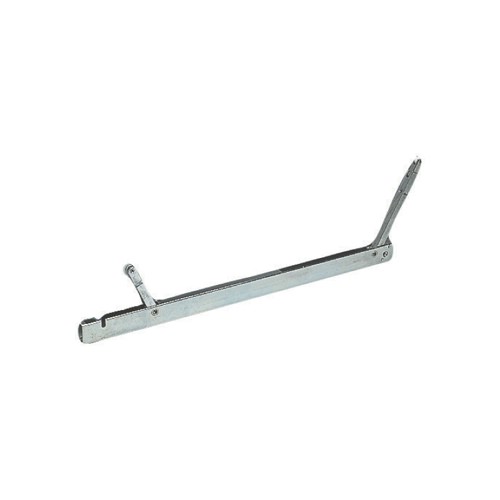

Dörrkoordinator för pardörrar. Monteras på karmöverstycke. Justerbar. Passar både höger- och vänsterhängd dörr. Kan ej fällas upp mot vägg.

D30-serien passar alla ytter-, inner- och branddörrar i offentliga miljöer.
Dörrstängarna är lämpliga i stora tunga dörrpartier.
Tillverkad i gjutet aluminium. D30 är tryckfjäderstängare med högklassig hydralolja och temperaturkompenserade ventiler. Styrkan på dörrstängarhusen är justerbar i storlek 1-6.
Max dörrbredd 1400 mm. Öppningsbroms (BC) är standard
Förr dörrar där kortsiktig uppställningsfunktion önskas, t.ex. på sjukhus vid sängtransporter, väljs en dörrstängare med tidsfördröjning (DC) vilket är tillval.

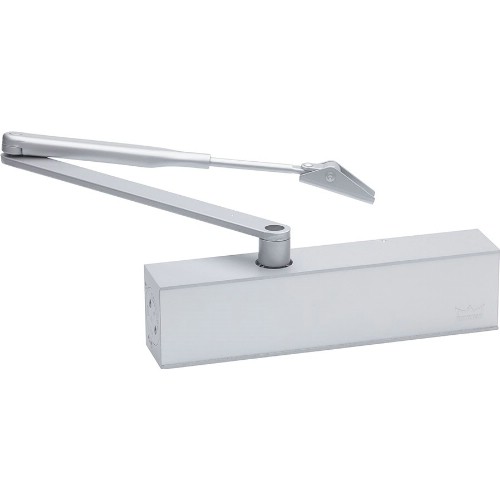

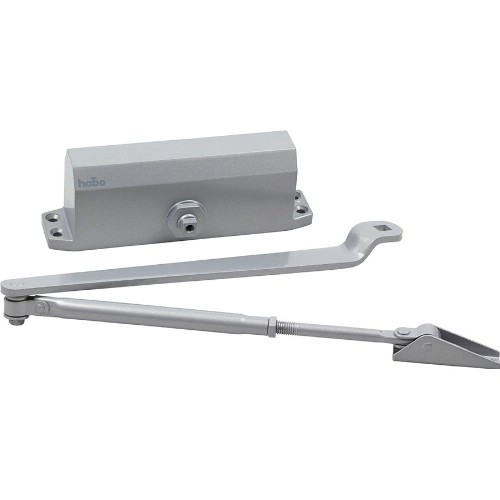

Komplett dörrstängare med dörrstängarhus, standardarm och montageplatta. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Kan monteras på dörrblad och karm. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel upp till 180°. Typgodkänd för branddörrar. Certifierad enligt EN 1154.
Max dörrbredd: 1100 mm.
Mått dörrstängarhus (LxHxD): 223x60x47 mm.
Stängningskraft: EN 2-4.

Komplett dörrstängare med dörrstängarhus, standardarm och montageplatta. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Kan monteras på dörrblad och karm. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel upp till 180°. Typgodkänd för branddörrar. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 260x60x47 mm.
Stängningskraft: EN 3-6.

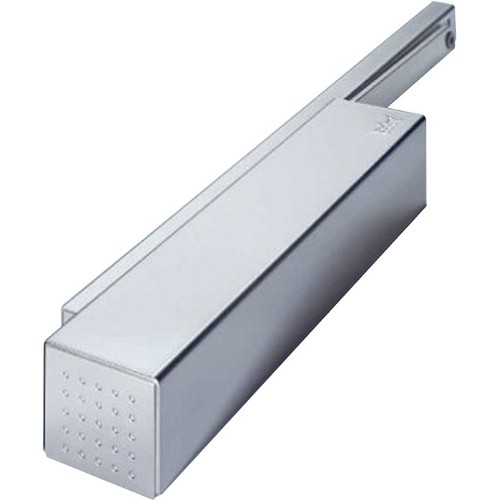

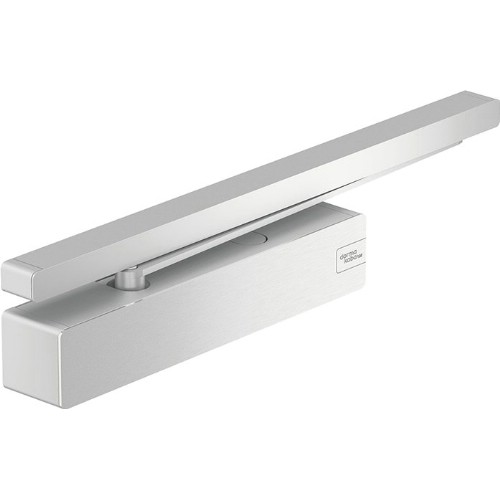

Komplett dörrstängare med dörrstängarhus, glidarm och montageplatta. Glidskenedörrstängare med kamskiveteknik. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Kan monteras på dörrblad och karm. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel på gångjärnsida upp till ca 170°. Öppningsvinkel på anslagssida upp till ca 120°. Typgodkänd för branddörrar EI60. Certifierad enligt EN 1154.
Max dörrbredd: 1100 mm.
Mått dörrstängarhus (LxHxD): 270x64x57 mm.
Stängningskraft: EN 1-4.

Komplett dörrstängare med dörrstängarhus, glidarm och montageplatta. Glidskenedörrstängare med kamskiveteknik. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Samma dörrstängarhus för alla fyra monteringssätt på anslagssida och gångjärnssida. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel på gångjärnsida upp till ca 170°. Öppningsvinkel på anslagssida upp till ca 120°. Typgodkänd för branddörrar EI60. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 270x64x57 mm.
Stängningskraft: EN 3-6.

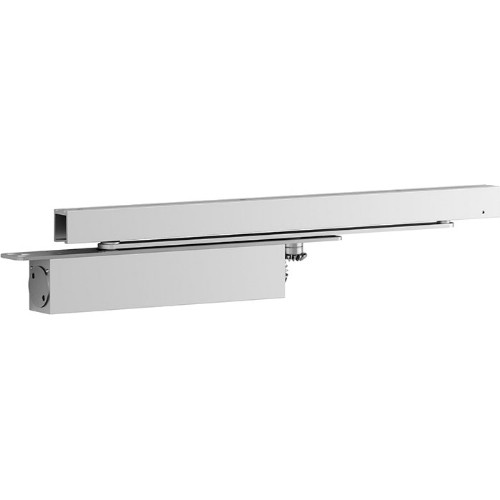

Komplett dörrstängare med dörrstängarhus och glidarm. Avsedd för infällt montage i dörrbladet. Glidskenedörrstängare med kamskiveteknik. Cam Motion-teknik som medför ett lätt öppningsmotstånd. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Justerbar stängningskraft, stängningshastighet och tillslagseffekt. Öppningsvinkel upp till 120°. Typgodkänd för branddörrar. Godkänd enligt EN 1154.
Max dörrbredd: 1250 mm.
Mått dörrstängarhus (LxHxD): 290x54x40 mm
Stängningskraft: EN 1-5.

Stängarhuset är tillverkat av aducerat stålgjutgods med en treskiktig speciallackering.
Finns i följande utföranden: Lösa hus, med standardarm och med uppställningsarm av spärrtyp.
För mycket höga eller tunga dörrar, dörrar som är utsatta för kraftigt vindtryck, välj närmast större storlek.
Passar för både höger- och vänsterdörrar. Färg: Silver. I tabellen angivna värden är riktvärden.
TS 59-2 max dörrbredd 900 mm.
TS 59-3 max dörrbredd 1050 mm.
TS 59-4 max dörrbredd 1250 mm.
TS 59-5 max dörrbredd 1400 mm.

Dörrstängare komplett med standardarm alt. uppställningsarm. Endast för lätta dörrar med dörrbredd max 1100 mm och vikt 40-60 kg. Justerbar stängninsstyrka, stängningshastighet och tillslag. För dörrbladsmontage på gångjärnssida. Kan monteras på karm.
TS68 Storlek EN 2-4.

Dörrstängare för dörrar inomhus även branddörrar. Stängningskraft, stängningshastighet och tillslag kan ställas in. Passar för både höger- och vänsterhängda dörrar. Normalmontage och upp- och nedvänt montage. Öppningsbroms inställbar med ventil. Stängningshastigheten steglöst inställbar med ventiler. Tillslagsfunktion steglöst justerbar med armvinkeln. Stängningskraft storlek EN 2- 4 för dörrbredd max 1100 mm.
Godkänd enligt EN 1154.

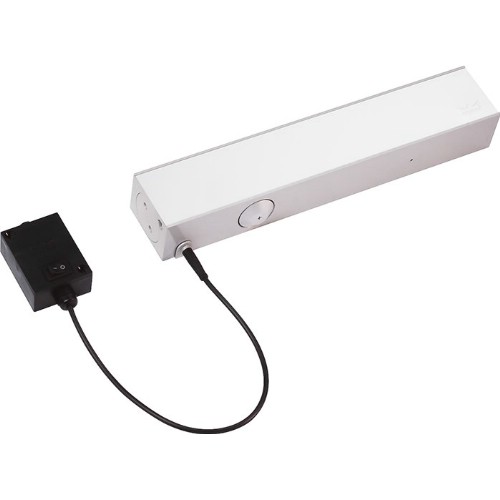

En kombination av dörrstängare och uppställningsanordning av magnet inbyggd i dörrstängarhuset. Driftspänning 24V DC.
Montage Gångjärnssida (standard) / Anslagssida (karmmontage)

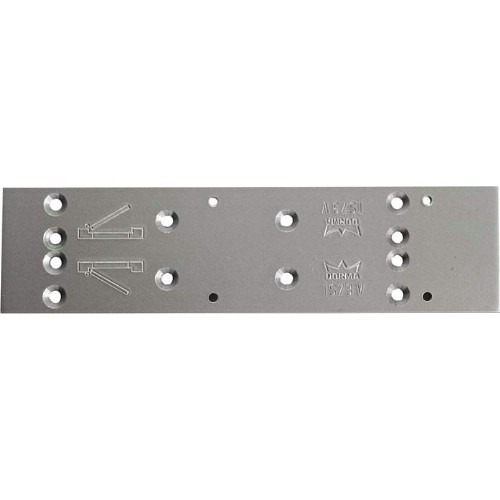

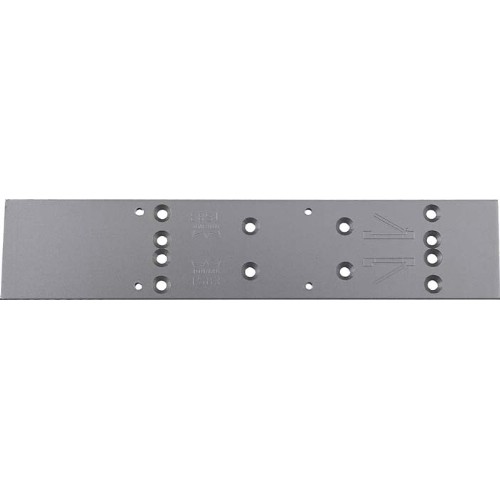

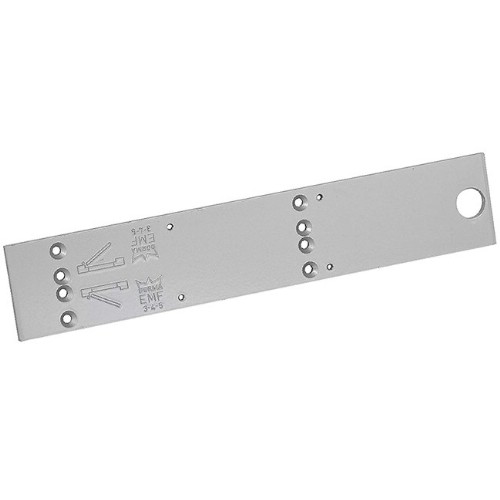

Dörrstängare för ytterdörrar. Ersätter Dorma TS 82. För montering i tidigare hål, använd övergångsplatta.
TS 7400 Storlek EN 3-6.

Dörrstängare för ytterdörrar och branddörrar. Stängningskraft, stängningshastighet och tillslag kan ställas in. Passar både höger- och vänsterhängda dörrar. Normalmontage och upp- och nedvänt montage. Stängningskraften är steglöst inställbar. Går att få med fördröjd stängning. Max dörrbredd 1400 mm. Öppningsbroms (reglerbar) skyddar mot skador av oförsiktig öppning av dörren. TS83 Storlek EN 3 - 6.
Godkänd enligt EN 1154.

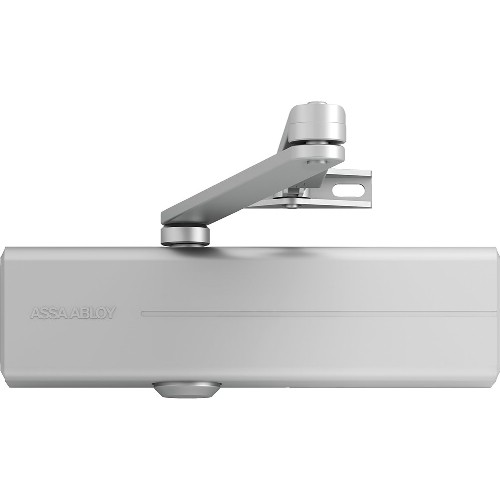

Komplett dörrstängare med dörrstängarhus och standardarm. Armsystemdörrstängare med kuggstångsteknik. För montage på dörrblad eller karm. Ställbar stängningskraft, hastighet, tillslag, öppningsbroms och fördröjd stängning. Standardarm för max karmdjup 82 mm. Inställbar armlängd. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 245x60x46 mm.
Stängningskraft: EN 3-6.

Glidskenedörrstängare med linjär drift och fallande öppningsmotstånd.
Hydrauliskt kontrollerat stängningsförlopp. Tillslag och stängningskraft är inställbara.
Stängningskraften steglöst mellanstorlek 1 och 4 (EN 1-4).
Inklusive montagekonsol med standardiserat hålgruppssystem.

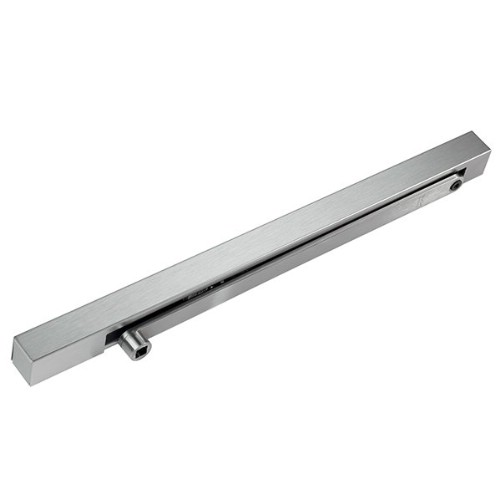

Glidskenedörrstängare som passar för nästan alla dörrar. Kan förses med glidskenor för många olika behov. Passar för både höger- och vänsterhängda dörrar. Stängningskraft, stängningshastighet och tillslag kan ställas in. Dessutom kan man ställa in en tidsfördröjning av stängningen. Fallande öppningsmotstånd gör TS 93 specielt lämplig för barn och handikappade. Reglerbar öppningsbroms. Montage Gångjärnssida (standard) / Anslagssida (karmmontage).
Storlek EN 2-5.

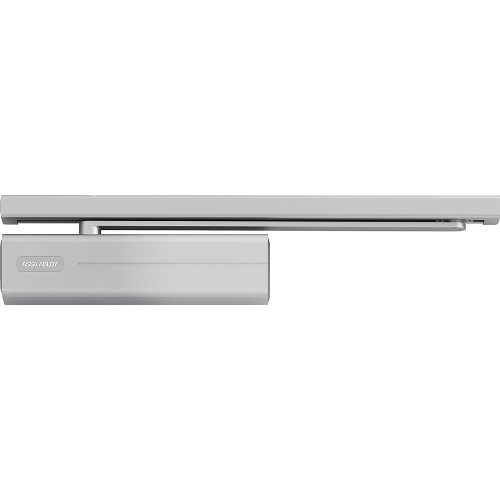

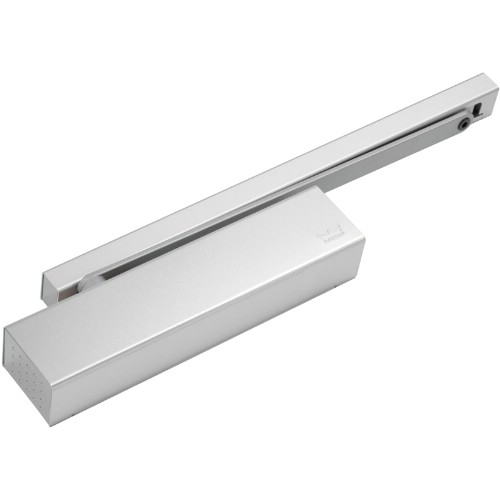

Komplett dörrstängare med dörrstängarhus och glidskena. Glidskenedörrstängare med kamskiveteknik. För montage på dörrbladets gångjärnssida eller karmens anslagssida. Ställbar stängningskraft, hastighet, tillslag, öppningsbroms och fördröjd stängning. Glidskenan är justerbar i höjdled. Certifierad enligt EN 1154.
Max dörrbredd: 1250 mm.
Mått dörrstängarhus (LxHxD): 275x60x53 mm.
Mått glidskena (LxHxD): 442x20x31 mm.
Stängningskraft: EN 2-5.

Komplett dörrstängare med dörrstängarhus och glidskena. Glidskenedörrstängare med kamskiveteknik. För montage på dörrbladets anslagssida eller karmens gångjärnssida. Ställbar stängningskraft, hastighet, tillslag, öppningsbroms och fördröjd stängning. Glidskenan är justerbar i höjdled. Certifierad enligt EN 1154.
Max dörrbredd: 1250 mm.
Mått dörrstängarhus (LxHxD): 275x60x53 mm.
Mått glidskena (LxHxD): 442x20x31 mm.
Stängningskraft: EN 2-5.

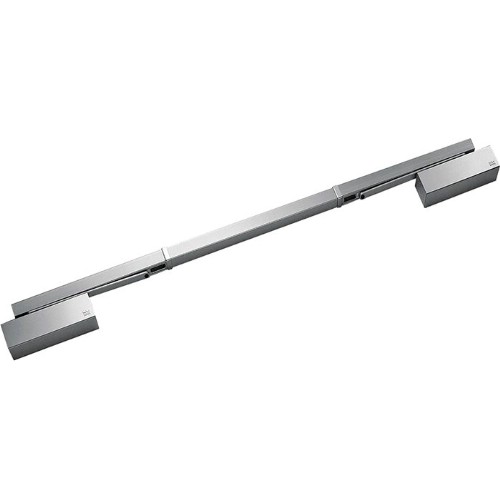

Komplett dörrstängare med 2 st dörrstängarhus och glidskena. Anpassad för dubbeldörrar. Glidskenedörrstängare med kamskiveteknik. Dörrstängarna monteras på dörrbladet och glidskenan på karm. Glidskenesystem med inbyggd dörrkoordinator. Elektromekanisk uppställning för passivt dörrblad, justerbar mellan ca 80°-130° öppningsvinkel. Driftspänning 24 V, DC +/- 15%. Ställbar stängningskraft, hastighet, tillslag, öppningsbroms och fördröjd stängning. Glidskenan är justerbar i höjdled. Certifierad enligt EN 1154, EN 1155 och EN 1158.
Dörrbredd: 1350-2500 mm.
Mått dörrstängarhus (LxHxD): 275x60x53 mm.
Stängningskraft: EN 2-5.

Komplett dörrstängare med dörrstängarhus, glidskena och montageplatta. Glidskenedörrstängare med kamskiveteknik. För alla fyra montage, dörrbladets gångjärnsida, dörrbladets anslagssida, karmens gångjärnsida samt karmens anslagsida. Öppningsvinkel på 180°. Ställbar stängningskraft, hastighet, tillslag, öppningsbroms och fördröjd stängning. Easy Open-teknik. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 327x60x59 mm.
Mått glidskena (LxHxD): 518x23x32 mm.
Stängningskraft: EN 1-6.

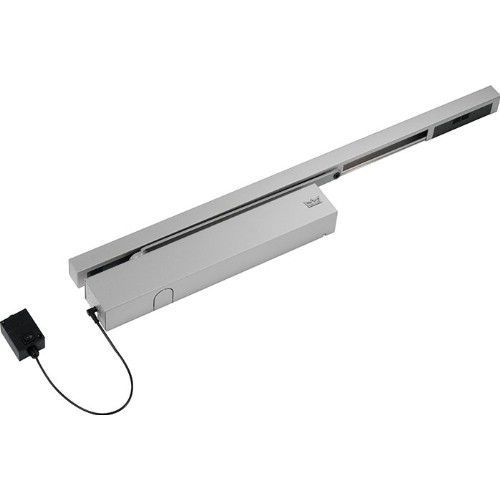

Komplett dörrstängare med dörrstängarhus och glidskena. Glidskenedörrstängare med kuggstångteknik. För montage på dörrbladets gångjärnssida. Ställbar stängningshastighet. Friswingfunktion. Elektrohydraulisk uppställning. Driftspänning 24 V, DC +/- 15%. Certifierad enligt EN 1154 och EN 1155.
Max dörrbredd: 1250 mm.
Mått dörrstängarhus (LxHxD): 413x71x52 mm.
Mått glidskena (LxHxD): 441x23x31 mm.
Stängningskraft: EN 2-5.

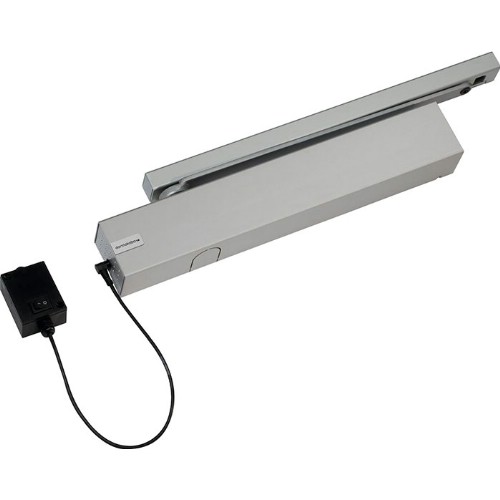

Komplett dörrstängare med dörrstängarhus och glidskena. Glidskenedörrstängare med kuggstångteknik. För montage på karmens gångjärnssida. Ställbar stängningshastighet. Friswingfunktion. Elektrohydraulisk uppställning. Driftspänning 24 V, DC +/- 15%. Certifierad enligt EN 1154 och EN 1155.
Max dörrbredd: 1250 mm.
Mått dörrstängarhus (LxHxD): 413x71x52 mm.
Mått glidskena (LxHxD): 441x23x31 mm.
Stängningskraft: EN 2-5.

Komplett dörrstängare med dörrstängarhus och glidskena. Glidskenedörrstängare med kuggstångteknik. För montage på dörrbladets gångjärnssida. Ställbar stängningshastighet. Friswingfunktion. Inbyggd rökdetektor och elektrohydraulisk uppställning. Driftspänning 230 V, AC +/- 10%. Certifierad enligt EN 1154 och EN 1155.
Max dörrbredd: 850-950 mm.
Mått dörrstängarhus (LxHxD): 413x71x52 mm.
Mått glidskena (LxHxD): 823x30x40 mm.
Stängningskraft: EN 2-5.

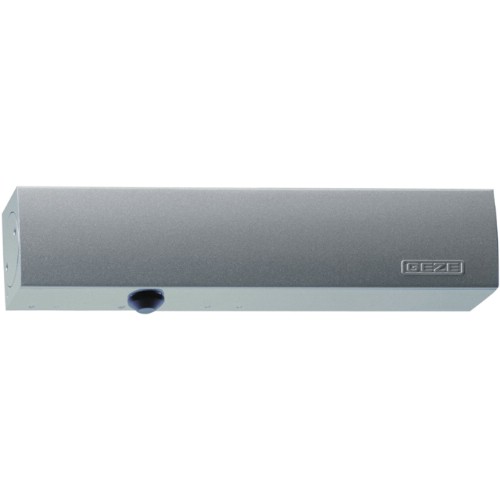

TS 4000, en av GEZE’s standardmodeller, är anpassad för brand-, ytter- och innerdörrar, där det ställs höga krav på funktionalitet och kraft. All justering av funktioner sker framifrån med termostabila säkerhetsskruvar som har stopp i öppet läge för att undvika oljeläckage. Storleken och kraften justeras framifrån och kan lätt avläsas på den optiska storleksindikeringen. Dessa funktioner möjliggör snabbt & enkelt montage. TS 4000 uppfyller alla normer och krav som marknaden ställer på en dörrstängare.

All justering av funktioner sker framifrån med termostabila säkerhetsskruvar som har stopp i öppet läge för att undvika oljeläckage. Storleken och kraften justeras framifrån och kan lätt avläsas på den optiska storleksindikeringen. Dessa funktioner möjliggör snabbt och enkelt montage. Dörrstängaren uppfyller alla normer och krav som marknaden ställer på en dörrstängare.

Dörrstängare med justerbar stängningshastighet och tillslag. Passar dörrar med dörrbredd 820-1100 mm och vikt upp till 85 kg. För dörrbladsmontage på gångjärnssida eller karmmontage på anslagssida. Bör monteras på insidan vid montage på ytterdörr. Stängningsstyrka 4 (EN1154). Brandklassad enligt EN1154.
Innehåll: Dörrstängare, standardarm, skruvar och monteringsanvisning.

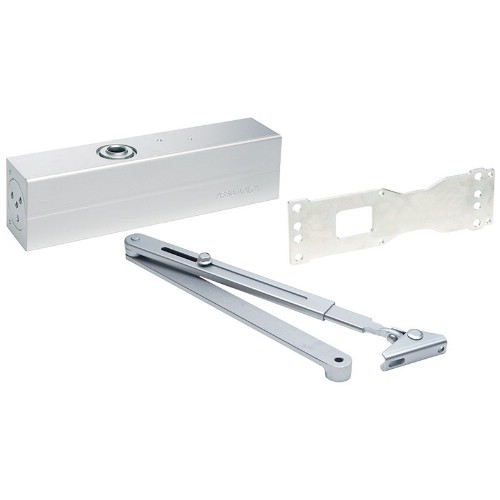

Komplett dörrstängare med standardarm. Passar för dörrar med bredder mellan 800-1400 mm och med vikt mellan 25-120 kg, motsvarande låskraft EN 2-6. Justerbar hastighet för hur snabbt dörren ska stängas. Justerbart tillslag säkerställer att dörren stängs helt. Justerbar uppslagsbroms för inställning av trögheten på dörrens rörelse. Fördröjd stängning håller dörren öppen en kort stund innan stängning påbörjas. Passar både vänster- och högerhängd dörr. Öppningsvinkel upp till 180°. Kan monteras på karm eller dörrblad. Uppfyller krav för att monteras på branddörrar, CE-märkt och slitageprovad. Certifierad enligt standard EN 1154.
Innehåll: Dörrstängare, standardarm, montageplatta, Torx-skruv och monteringsanvisning.

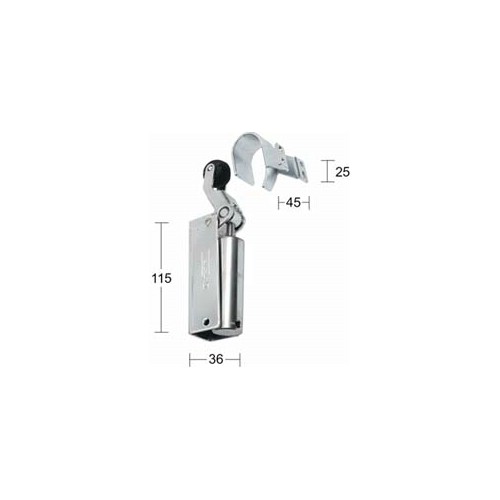

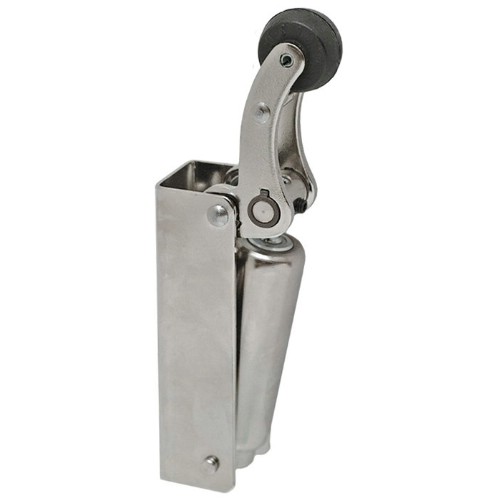

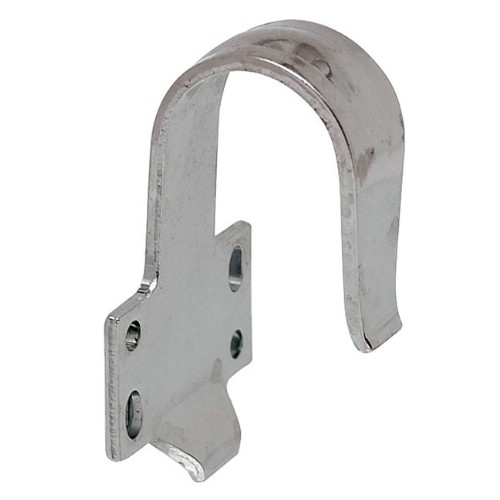

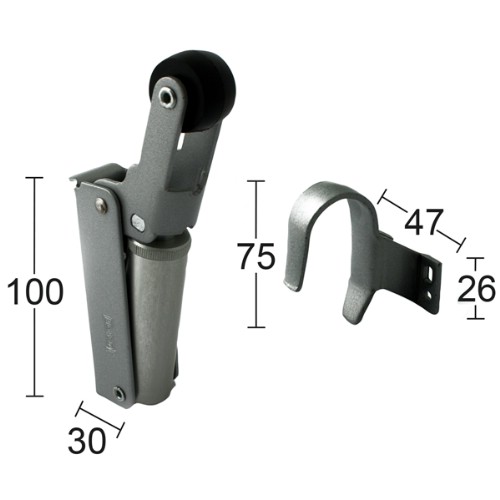

Dörrstängare ”Dictator” av stål. Levereras med krok för plan montering. För innedörrar. Stängningskraft 20 - 80 KN.

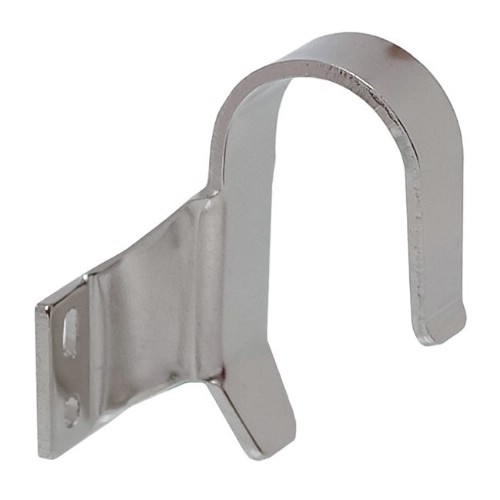

Dörrstängare av stål för innnerdörr. Levereras med krok för plan montering på gångjärnssidan.

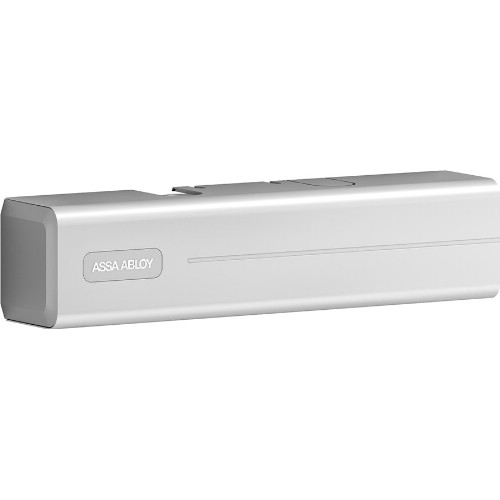

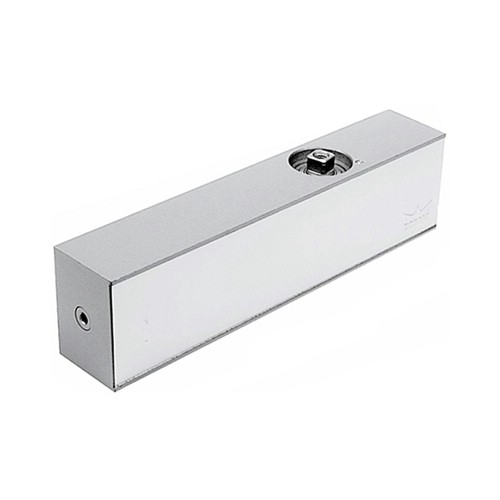

Dörrstängarhus avsedd för standardarm. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Kan monteras på dörrblad och karm. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel upp till 180°. Typgodkänd för branddörrar. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 260x60x47 mm.
Stängningskraft: EN 3-6.

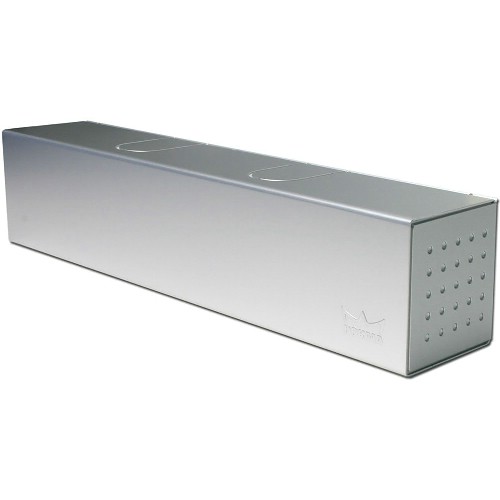

Dörrstängarhus avsedd för glidskena. Glidskenedörrstängare med kamskiveteknik. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Kan monteras på dörrblad och karm. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel på gångjärnsida upp till ca 170°. Öppningsvinkel på anslagssida upp till ca 120°. Typgodkänd för branddörrar EI60. Certifierad enligt EN 1154.
Max dörrbredd: 1100 mm.
Mått dörrstängarhus (LxHxD): 270x64x57 mm.
Stängningskraft: EN 1-4.

Dörrstängarhus avsedd för standard- och glidarm med fixerad uppställning samt frisvingarmar. Elektrohydraulisk dörrstängare med magnetuppställning. Kan monteras på dörrblad och karm. Justerbar stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Magnetuppställningsvinkel 70-180°. Öppningsvinkel på gångjärnssidan ca 120°. Strömförsörjning 24 V DC med strömförbrukning på 90 mA. Armar beställs separat. Montageplatta ingår. Typgodkänd för branddörrar EI30.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 395x68x62 mm
Stängningskraft: EN 2-6.

Dörrstängarhus avsedd för glidarm. Glidskenedörrstängare med kamskiveteknik. Passar för innerdörrar, ytterdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Samma dörrstängarhus för alla fyra monteringssätt på anslagssida och gångjärnssida. Dold montageplatta. Justerbar stängningskraft, stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Öppningsvinkel på gångjärnsida upp till ca 170°. Öppningsvinkel på anslagssida upp till ca 120°. Typgodkänd för branddörrar EI60. Certifierad enligt EN 1154.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 270x64x57 mm.
Stängningskraft: EN 3-6.

Dörrstängarhus avsedd för glidarm med frisvingsfunktion. Elektrohydraulisk dörrstängare med magnetuppställning och kamskiveteknik. Passar för innerdörrar och branddörrar. Passar för vänster- och högerhängda dörrar. Samma dörrstängarhus för alla fyra monteringssätt på anslagssida och gångjärnssida. Dold montageplatta (ingår ej). Justerbar stängningshastighet, tillslagseffekt och öppningsbroms. Justerbar axel upp till 14 mm. Magnetuppställningsvinkel 0-160°. Öppningsvinkel på gångjärnsida upp till ca 160°. Öppningsvinkel på anslagssida upp till ca 120°. Strömförsörjning 24 V DC med strömförbrukning på 90 mA. Typgodkänd för branddörrar. Godkänd enligt EN 1154, EN 1155.
Max dörrbredd: 1400 mm.
Mått dörrstängarhus (LxHxD): 327x64x57 mm
Stängningskraft: EN 3-6.
