F-R-L-enheter

Kombinerad filterenhet, regulator och dimsmörjare.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Automatisk dränering av av kondensvatten.
Regulator med manometer för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget.
Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget.
Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/4" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 29 l/s
Kondensat-kapacitet: max 10 cm³
Olje-kapacitet: max 40 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,78 kg

Kombinerad filterenhet, regulator och dimsmörjare.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Automatisk dränering av av kondensvatten.
Regulator med manometer för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget.
Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget.
Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/2" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 65 l/s
Kondensat-kapacitet: max 31 cm³
Olje-kapacitet: max 80 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 1,16 kg.

Membran- och spiralfjäderkontrollerad filterregulator för luftverktyg. Flödeskompensation som standard. Sekundär avluftning ger ökad säkerhet och snabb inställning. 97% vattenavskiljning vid 6,3 bar och 30 l/s. Manuell eller halvautomatisk dränering. Mycket lågt tryckfall i förhållande till flödet. Separerar som standard bort partiklar större än 15 µm.
Max tryck vid 25°C 16 bar.
Utg. tryck 0,5-8 bar.
Manometer och väggfäste ingår.

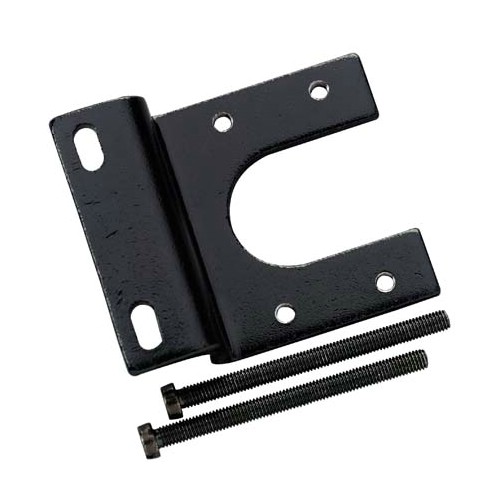

Väggfäste för Atlas Copco luftberedningsenheter Mini, luftfilter, regulator, dimsmörjare, FR-enhet och FRL-enhet. G 1/4" anslutningsgänga.

Väggfäste för Atlas Copco luftberedningsenheter Midi, luftfilter, regulator, dimsmörjare, FR-enhet och FRL-enhet. G 1/2" anslutningsgänga.

Väggfäste för kombinationsenheter FD, FTD, F/RD och FRD.

Fördelarblocket monteras mellan filter/regulatorn och dimsmörjarenheten så att man då får ett uttag där man kan ta ut filtrerad och reglerad luft utan dimsmörjolja. Levereras kompl med monteringsdetaljer.

Komplett utrymmessnål FRL-enhet för filtrering, reglering och smörjning, inklusive manometer. Regulatorn är konstruerad med låg friktion på de lösa delarna och med bälgmembran vilket erbjuder mycket små skillnader mellan förinställt tryck och tryck vid förbrukning (flödeskarakteristisk). Filterdelen erbjuder höga flödesvärden samt utomordentliga reningsegenskaper med 25 my filterelement som standard. Polykarbonatbehållare manuell och semi-automatisk tömning (töms under 1,2 bar). Smörjningen startar redan vid 20 l/min luftförbrukning och är enkel att justera via reglaget på ovansidan som också kan låsas.
Max tryck: 16 bar.
Arbetstryck: 10 bar.

Filterelementen i filter och filter/regulator bör bytas med jämn intervall för bästa tryckluftsekonomi. Igensatta filter resulterar i högre tryckfall och högre tryckluftsförbrukning, det kan också resultera i sämre luftkvalitet. Byt vid behov, dock en gång var 6:e månad vid frekvent användning.

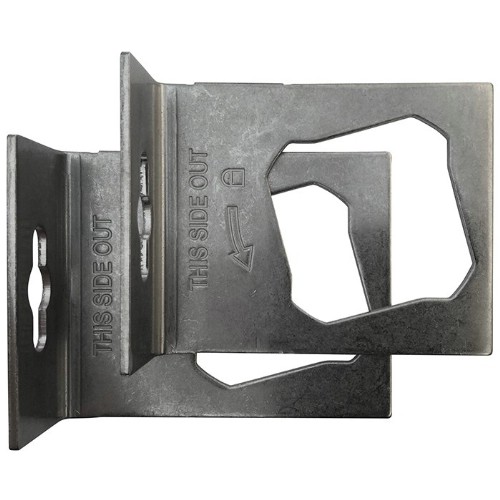

Väggfäste: För F-R-L enheter (sidofäste 2 st för fäste på in- och utgång).
Toppfäste: För regulator och filter/regulator.

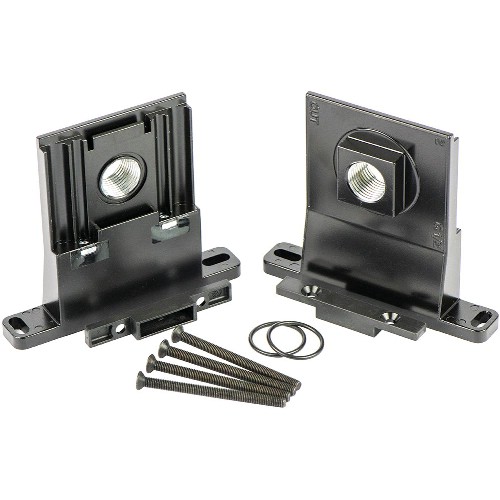

Monteringssats inkl. o-ring: För att sätta samman två F-R-L enheter.
