Tryckluftsarmatur

Blindplugg med O-ring. Utvändig gänga G 1/2".

Dimsmörjare för luftverktyg med relativt långa inkopplingstider. Smörjfunktionen startar vid låga luftflöden (0,8 l/s vid 6,3 bar). Nästan konstant dropphastighet oavsett luftflöde på grund av kompensationsanordning. Oljepåfyllning under drift. Litet tryckfall jämfört med luftflödet.

Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget. Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Anslutningsgänga: 1/2" BSP
Arbetstryck: 0,1 - 10 bar
Luftflödeshastighet: max 134 l/s
Olje-kapacitet: max 80 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,41 kg

Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget. Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Anslutningsgänga: 1/4" BSP
Arbetstryck: 0,1 - 10 bar
Luftflödeshastighet: max 46 l/s
Olje-kapacitet: max 40 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,29 kg.

Dimsmörjare som enkelt kan justeras utan verktyg. Inkluderar en låsbar oljeinställningsratt och transparent siktglas som ger synligt oljeflöde från alla riktningar.
651: Max 12 bar vid 23°C.
652: Max 12 bar vid 23°C.
653: Max 12 bar vid 23°C.

Dubbelgängade nipplar med utvändig gängning. Av mässing.

Material: Förnicklad mässing:

Kombinerad filterenhet och regulator.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Kompakt och modulär design. Automatisk dränering av av kondensvatten. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Regulator för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget. Levereras med manometer.
Filter: 5 µm
Anslutningsgänga: 1/2" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 83 l/s
Kondensat-kapacitet: max 31 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,66 kg

Kombinerad filterenhet och regulator.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Kompakt och modulär design. Automatisk dränering av av kondensvatten. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Regulator för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget. Levereras utan manometer.
Filter: 5 µm
Anslutningsgänga: 1/4" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 34 l/s
Kondensat-kapacitet: max 10 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,48 kg

Membran- och spiralfjäderkontrollerad filterregulator för luftverktyg. Flödeskompensation som standard. Sekundär avluftning ger ökad säkerhet och snabb inställning. 97% vattenavskiljning vid 6,3 bar och 30 l/s. Manuell eller halvautomatisk dränering. Mycket lågt tryckfall i förhållande till flödet. Separerar som standard bort partiklar större än 15 µm.
Max tryck vid 25°C 16 bar.
Utg. tryck 0,5-8 bar.
Manometer och väggfäste ingår.

Kombinerad filterenhet, regulator och dimsmörjare.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Automatisk dränering av av kondensvatten.
Regulator med manometer för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget.
Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget.
Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/2" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 65 l/s
Kondensat-kapacitet: max 31 cm³
Olje-kapacitet: max 80 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 1,16 kg.

Kombinerad filterenhet, regulator och dimsmörjare.
Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Automatisk dränering av av kondensvatten.
Regulator med manometer för inställning av lufttryck och flöde. Reducerar onödig luftåtgång och säkerställer att verktyget inte går på för högt tryck, ger ökad driftekonomi och livslängd på verktyget.
Dimsmörjare som ser till så att verktyget får rätt smörjning. Oljan skickas ut som en oljedimma med oljepartiklar. Mängden olja som doseras ut sker helt automatiskt efter tryck och flöde på luften som passerar enheten. Förlänger livslängden avsevärt på verktyget.
Kompakt och modulär design. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/4" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 29 l/s
Kondensat-kapacitet: max 10 cm³
Olje-kapacitet: max 40 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,78 kg

Komplett utrymmessnål FRL-enhet för filtrering, reglering och smörjning, inklusive manometer. Regulatorn är konstruerad med låg friktion på de lösa delarna och med bälgmembran vilket erbjuder mycket små skillnader mellan förinställt tryck och tryck vid förbrukning (flödeskarakteristisk). Filterdelen erbjuder höga flödesvärden samt utomordentliga reningsegenskaper med 25 my filterelement som standard. Polykarbonatbehållare manuell och semi-automatisk tömning (töms under 1,2 bar). Smörjningen startar redan vid 20 l/min luftförbrukning och är enkel att justera via reglaget på ovansidan som också kan låsas.
Max tryck: 16 bar.
Arbetstryck: 10 bar.

Filterelementen i filter och filter/regulator bör bytas med jämn intervall för bästa tryckluftsekonomi. Igensatta filter resulterar i högre tryckfall och högre tryckluftsförbrukning, det kan också resultera i sämre luftkvalitet. Byt vid behov, dock en gång var 6:e månad vid frekvent användning.

Kombinerat filter, regulator och manometer i en enhet. Kombinationsenheterna tål vid 23°C upp till 16 bar (232 PSI) ingångstryck. Polykarbonatbehållare, nivåindikatorer som är lätta att läsa av samt man och semi-automatisk dränering. Kompakt design, flexibelt rullande membran och låsanordning.
651: 16 bar, reglerområde 0,5-10 bar.
652: 16 bar, reglerområde 0,5-10 bar.
653: 16 bar, reglerområde 0,5-12 bar.

Fördelarblocket monteras mellan filter/regulatorn och dimsmörjarenheten så att man då får ett uttag där man kan ta ut filtrerad och reglerad luft utan dimsmörjolja. Levereras kompl med monteringsdetaljer.

Gummipackning för klokopppling.

Inloppssektion med invändig anslutningsgänga gänga G 1/2".

Insticksnippel i mässing. Kopplingsbar med Rectus serie 21, Orion 44510, Cejn 300.
Maxtryck: 35 bar.
Temperaturområde: -20°C - +100°C.
Flöde: 800 l/min.

Kikkran för tryckluft. Handtag med stoppklack. Inlopp invändig gänga, utlopp tryckluftskoppling.
Material: Elgalvaniserat aducergods, kik av mässing.
Max arbetstryck: 10 Bar.

För verktyg med luftförbrukning upp till 300 l/s. Kopplingskropp i smitt och härdat stål. Stor genomloppsdiameter utan ojämnheter vilket ger minimalt tryckfall.
H = Slang.
LNH = Låsmutter, slang.
M = Utv. rörgänga.
F = Inv. rörgänga.
Temperaturområde: -20 till +80°C.
Maximalt arbetstryck: 10 bar.
Koppling med låsmutter och slanganslutning (LNH) ger en säkrare och enklare in- och ur-koppling.

Teknisk beskrivning och egenskaper: Lätt och behändig koppling med dubbla låsklackar, för tryckluft vid låga och medelhöga tryck. Den mest förekommande kopplingstypen inom industri, väg, vatten och byggnadssektorn. Bästa förband uppnås med tryckluftsklämma eller PA-RI klämma.
Material: Aducergods. Packning Nitril.
Arbetstryck: 10 bar.

Ansättbar säkerhetskoppling med slanganslutning. Dubbla klackar som enkelt fastlåses med vridning på en ring, för att hindra ofrivilligt öppnande.
Material: Aducergods. Packning Nitril.
Arbetstryck: 16 Bar.

Klokoppling i varmpressad mässing. För handelsträdgårdar, lantbruk, kommuner och byggindustrin. Kan användas vid både sug och tryck. Klarar temperaturer upp till 100°C.

Kulventil med tappkran och slangsockel.
Material: Hus av förnicklad mässing, kula av förkromad mässing. Handtag av aluminium.
Max arbetstryck: 10 Bar.

Kulventil med fullt genomlopp för mättad ånga (+160°C), vatten, olja och andra icke aggressiva vätskor. Material: Hus av förnicklad mässing, kula av förkromad mässing, tätning av PTFE. Handtag av stål.
Max arbetstryck (mättad ånga): 6,5 bar (1/4" - 2"), 4,5 bar (2 1/2"- 4").
Max arbetstryck (vatten, olja och icke aggressiva vätskor): 30 bar (1/4"- 2"), 25 bar (2 1/2"- 4").
Arbetstemperatur: -20°C - 180°C (1/4"- 2"), -20°C - 150°C (2 1/2" - 4").

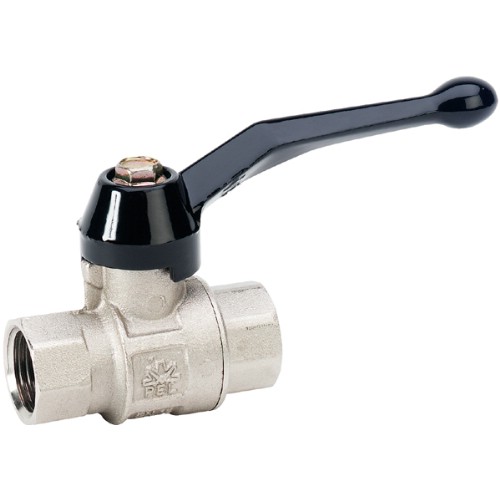

Kulventil med vinghandtag och tätningar i Nitril. Lämplig för luft, vatten och många andra vätskor och gaser. Kan användas i alla inställningslägen mellan helt öppet och helt stängt. Maximalt genomflöde med full diameter enligt DIN-standard ger lågt tryckfall. Hus och kula är gjorda i krompläterad, varmstämplad MS 58-mässing som tål tuffa tag. Handtag av emaljerat aluminium för att motstå omild behandling. Kan användas där sprutmålning förekommer eftersom de är silikonfria.
Max arbetstryck: 16 bar.
Arbetstemperatur: -20°C till +90°C.

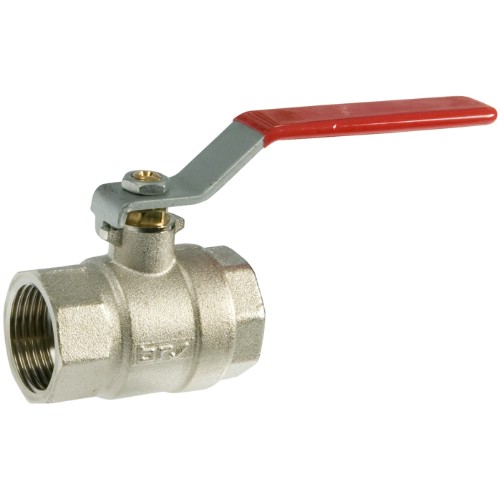

Kulventil med rakt handtag och tätningar i Teflon. Lämplig för luft, vatten och många andra vätskor och gaser. Avsedd för användning i antingen helt öppet eller helt stängt läge. Maximalt genomflöde med full diameter enligt DIN-standard ger lågt tryckfall. Hus och kula är gjorda i krompläterad, varmstämplad MS 58-mässing som tål tuffa tag. Handtag av emaljerat aluminium för att motstå omild behandling. Kan användas där sprutmålning förekommer eftersom de är silikonfria.
Max arbetstryck: 16 bar.
Arbetstemperatur: -30°C till +200°C.
* = Max arbetstryck 16 bar upp till +100°C. Vid 200°C reduceras max arbetstryck till 8 bar.

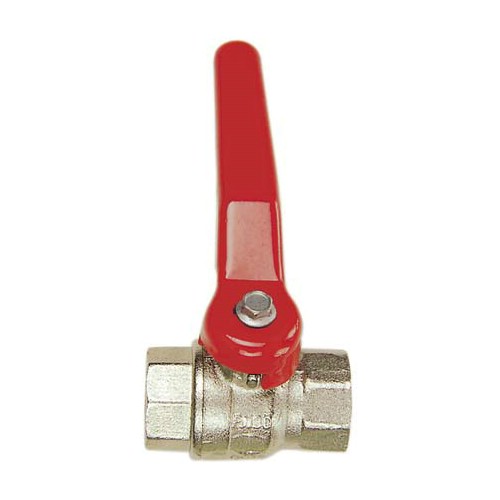

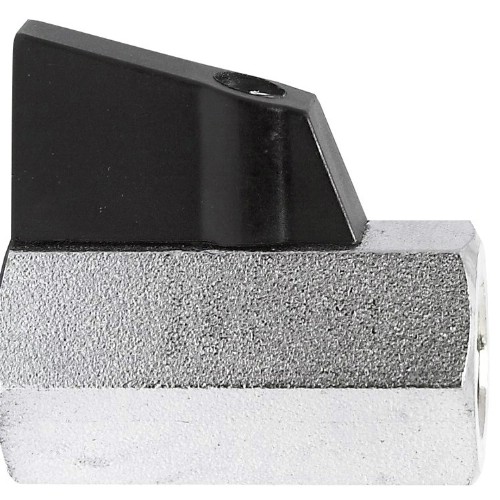

Kulventil med invändig gänga. Max arbetstryck 30 bar (435 PSI).

Kulventil med invändig gänga. Max arbetstryck 30 bar (435 PSI).

G 1/4 inv. anslutning.

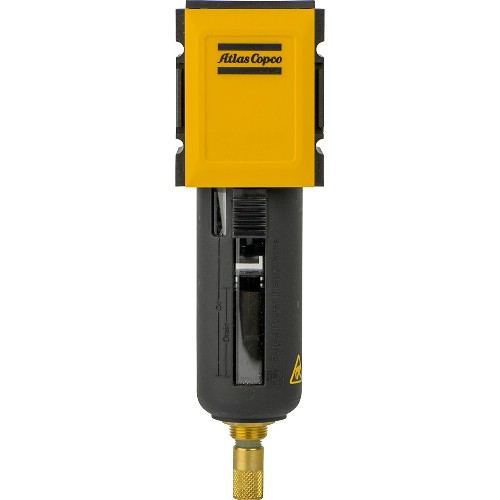

98% vattenavskiljning vid 6,3 bar och 30 l/s. Max ing. tryck 16 bar vid 25°C. Manuell, halvautomatisk dränering. Mycket lågt tryckfall i förhållande till flödet. Separera som standard bort partiklar större än 15 µm. Behållare i polykarbonat/metall.
Dränering:
A = Automat.
M = Manuell.
SA = Halvautomat.

Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Kompakt och modulär design. Automatisk dränering av av kondensvatten. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/2" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 59 l/s
Kondensat-kapacitet: max 31 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,4 kg

Luftfilter som separerar vatten från luften, där centrifugalkraft utnyttjas för att ta bort vattenpartiklar från luften som passerar. Luft som renats från vatten och smuts förlänger livslängden på den utrustning som kopplas till tryckluftsystemet. Kompakt och modulär design. Automatisk dränering av av kondensvatten. Enkel och snabb installation. Behållare av polykarbonat med skydd av polyamid.
Filter: 5 µm
Anslutningsgänga: 1/4" BSP
Arbetstryck: 1,5 - 10 bar
Luftflödeshastighet: max 37 l/s
Kondensat-kapacitet: max 10 cm³
Arbetstemperatur: -10°C - +50°C
Vikt: 0,28 kg

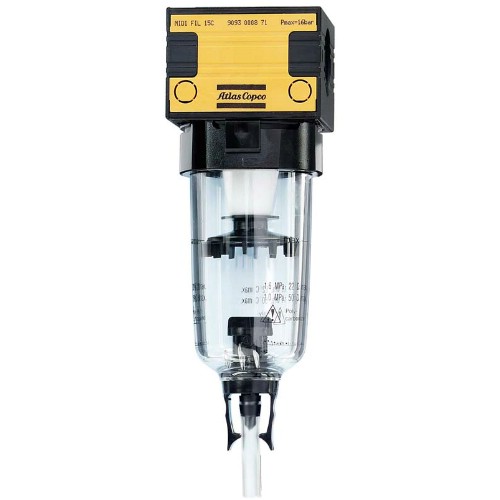

Luftfilter som ger hög flödeskapacitet och klarar ingångstryck på upp till 16 bar (232 PSI).Polykarbonatbehållare, nivåindikatorer som är lätta att se och en kompakt fördelningskonstruktion. Manuell och semi-automatisk dränering. Filtrering upp till 99,9% kan uppnås med ett 0,01 µm filter.
651: Max 16 bar vid 23°C.
652: Max 16 bar vid 23°C.
653: Max 16 bar vid 23°C.

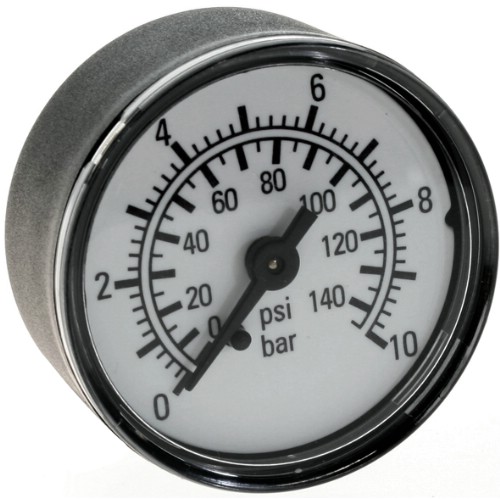

Tryckmätare som passar till MINI och MIDI Optimizer.

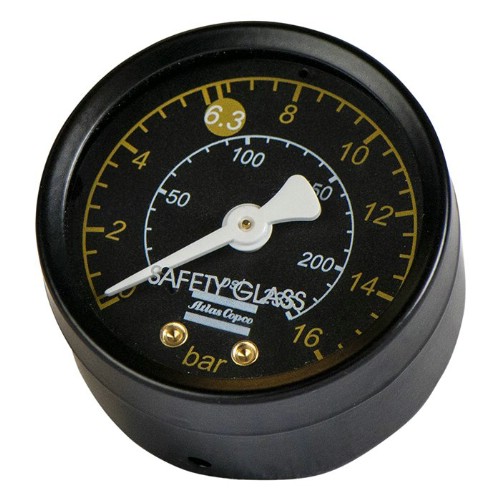

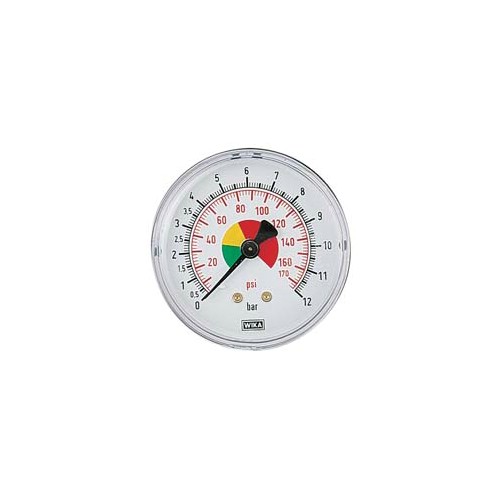

Manometer i metall för Atlas Copco regulator och FRL-enhet, Mini, Midi och Maxi. Gängad anslutning på baksidan.

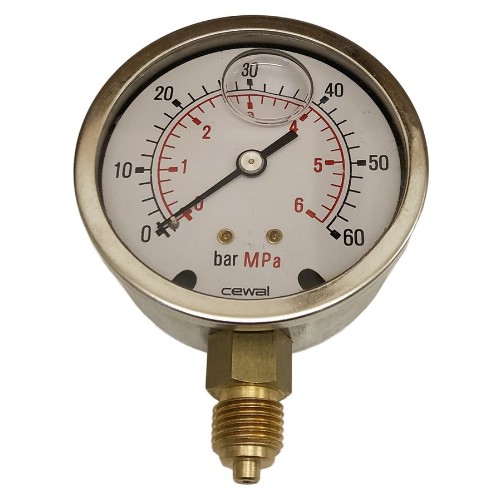

Manometer i rostfritt material. Glycerinfylld. Anslutning nedåt. Utvändig gänga G1/4".

Mittensektion med inbyggd koppling, serie 320.
